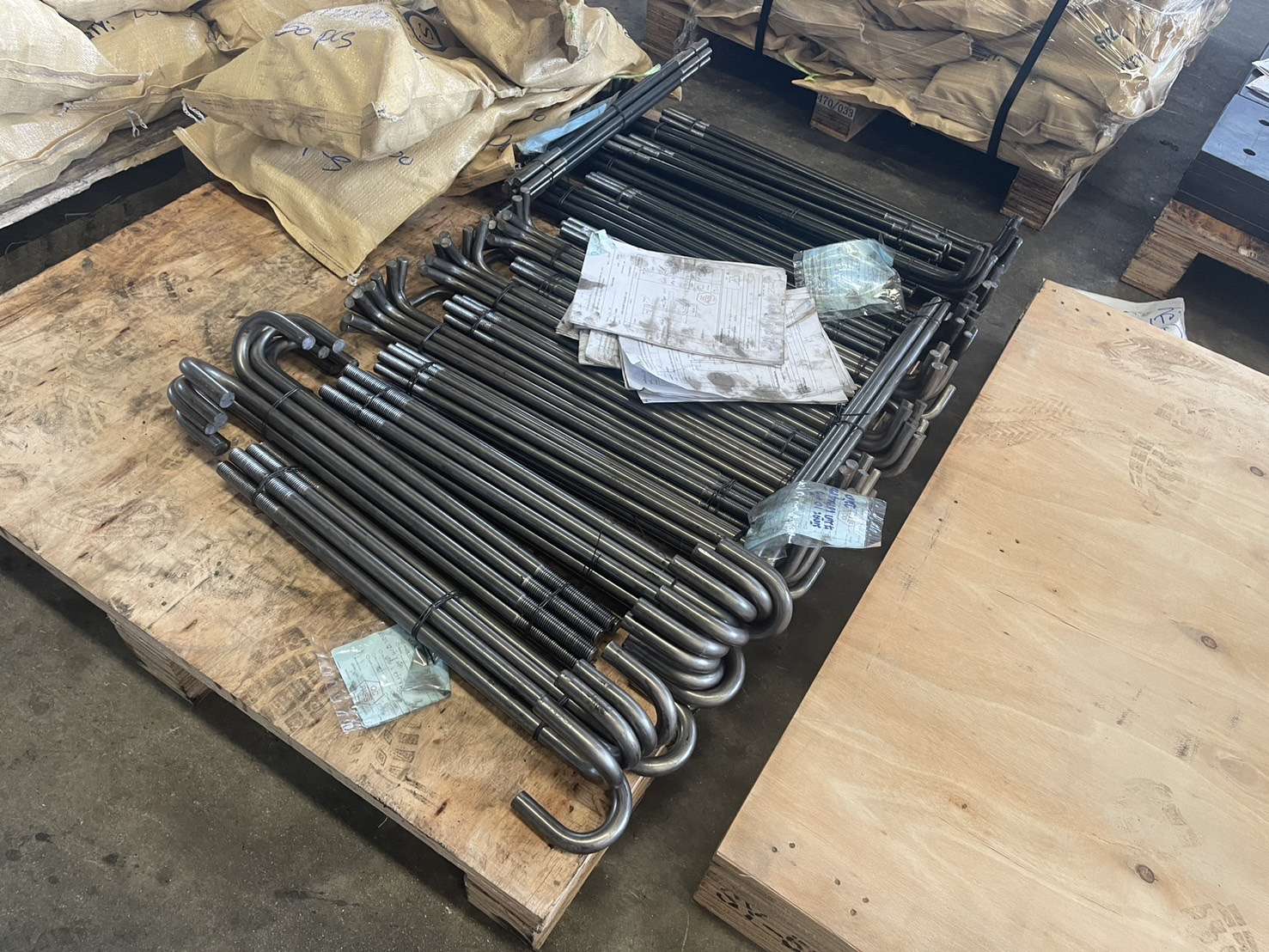

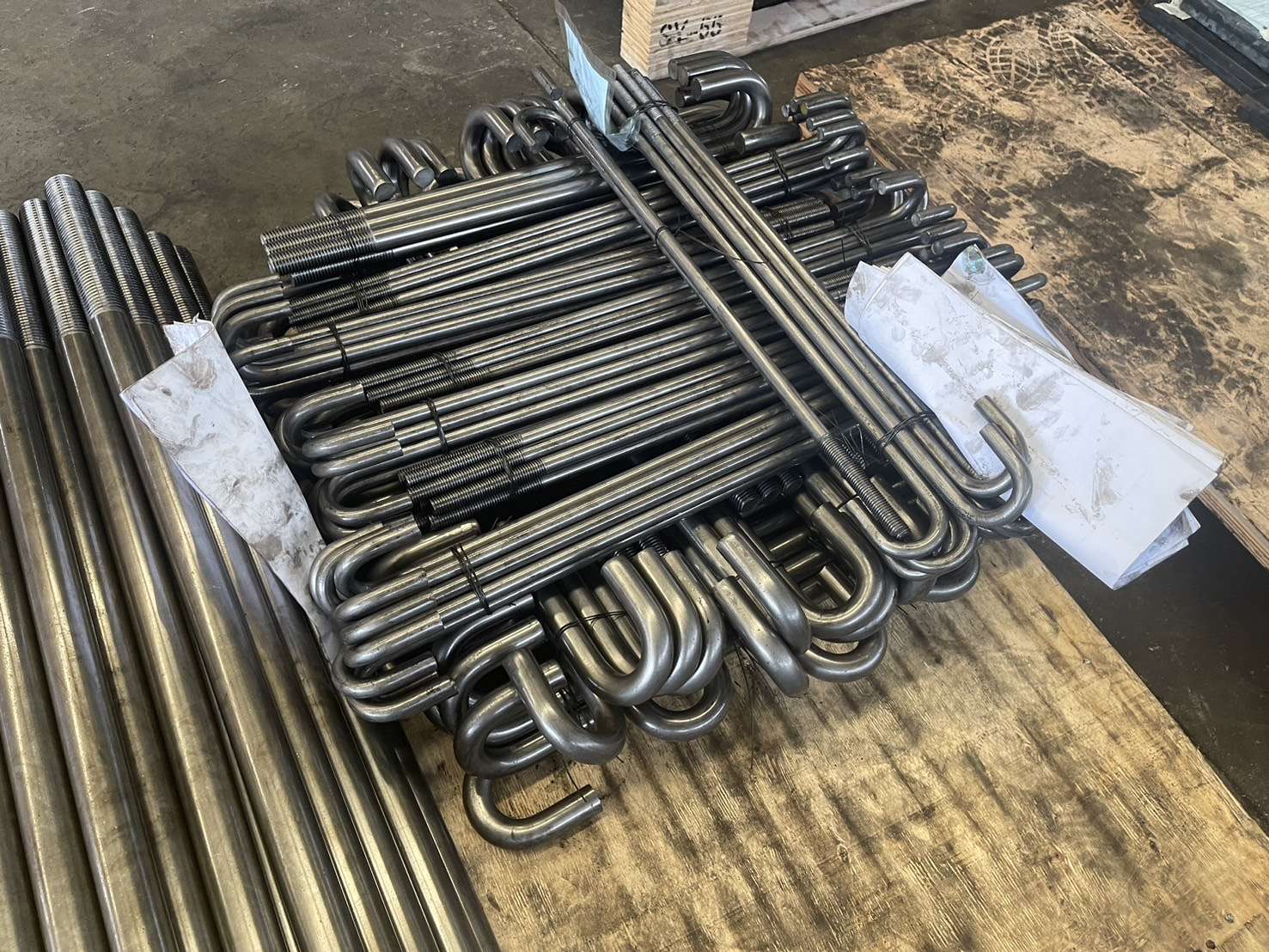

เจโบลท์ (J-Bolt)
J-Anchor Bolt — สำหรับงานฐานราก / ยึดเสาเหล็กกับฐานคอนกรีต

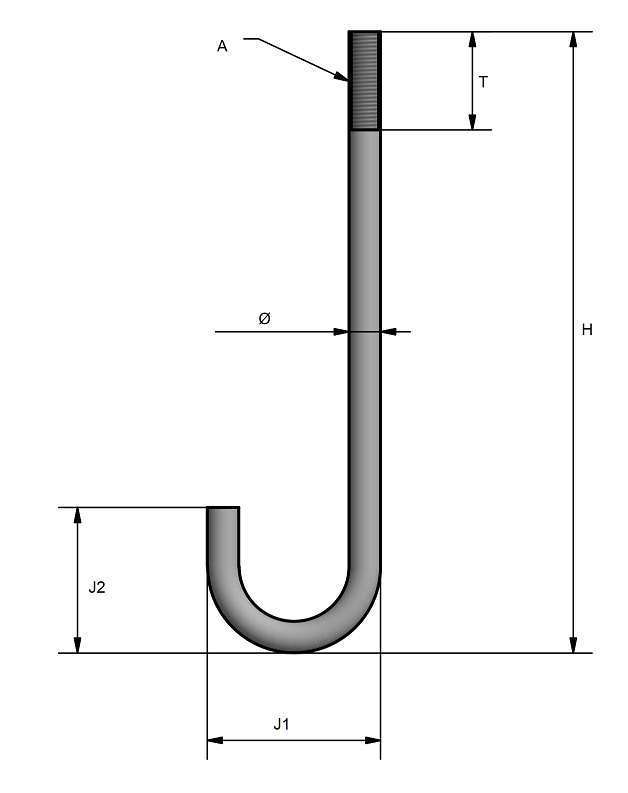

| ขนาด (มม.) | Ø เพลา | เกลียว (A) | สูง (H) | ยาวเกลียว (T) | วงนอก (J1) | งอ (J2) |
|---|---|---|---|---|---|---|
| M12 × 300 | 12 | M12 × 1.75 | 300 | 80 | 64 | 64 |
| M12 × 400 | 12 | M12 × 1.75 | 400 | 80 | 64 | 64 |
| M12 × 500 | 12 | M12 × 1.75 | 500 | 80 | 64 | 64 |
| M12 × 600 | 12 | M12 × 1.75 | 600 | 100 | 64 | 64 |
| M16 × 300 | 16 | M16 × 2.00 | 300 | 80 | 72 | 72 |
| M16 × 400 | 16 | M16 × 2.00 | 400 | 80 | 72 | 72 |
| M16 × 500 | 16 | M16 × 2.00 | 500 | 100 | 72 | 72 |
| M16 × 600 | 16 | M16 × 2.00 | 600 | 100 | 72 | 72 |
| M20 × 300 | 20 | M20 × 2.5 | 300 | 100 | 80 | 80 |
| M20 × 400 | 20 | M20 × 2.5 | 400 | 100 | 80 | 80 |
| M20 × 500 | 20 | M20 × 2.5 | 500 | 100 | 80 | 80 |
| M20 × 600 | 20 | M20 × 2.5 | 600 | 100 | 80 | 80 |
| M20 × 700 | 20 | M20 × 2.5 | 700 | 100 | 80 | 80 |
| M20 × 800 | 20 | M20 × 2.5 | 800 | 100 | 80 | 80 |
| M24 × 300 | 24 | M24 × 3.0 | 300 | 100 | 88 | 88 |
| M24 × 400 | 24 | M24 × 3.0 | 400 | 100 | 88 | 88 |
| M24 × 500 | 24 | M24 × 3.0 | 500 | 100 | 88 | 88 |
| M24 × 600 | 24 | M24 × 3.0 | 600 | 100 | 88 | 88 |
| M24 × 700 | 24 | M24 × 3.0 | 700 | 100 | 88 | 88 |
| M24 × 800 | 24 | M24 × 3.0 | 800 | 100 | 88 | 88 |
| M25(1") × 300 | 25 | 1"-8 (M25) | 300 | 100 | 100 | 100 |
| M25(1") × 400 | 25 | 1"-8 (M25) | 400 | 100 | 100 | 100 |
| M25(1") × 500 | 25 | 1"-8 (M25) | 500 | 100 | 100 | 100 |
| M25(1") × 600 | 25 | 1"-8 (M25) | 600 | 100 | 100 | 100 |
| M25(1") × 700 | 25 | 1"-8 (M25) | 700 | 100 | 100 | 100 |
| M25(1") × 800 | 25 | 1"-8 (M25) | 800 | 100 | 100 | 100 |

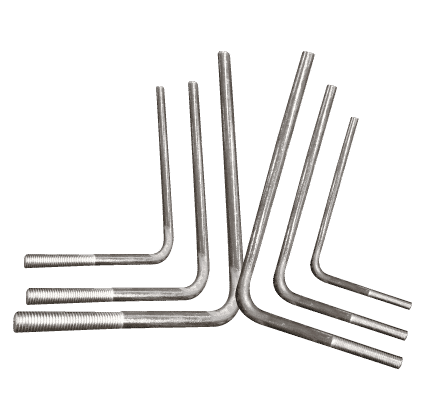

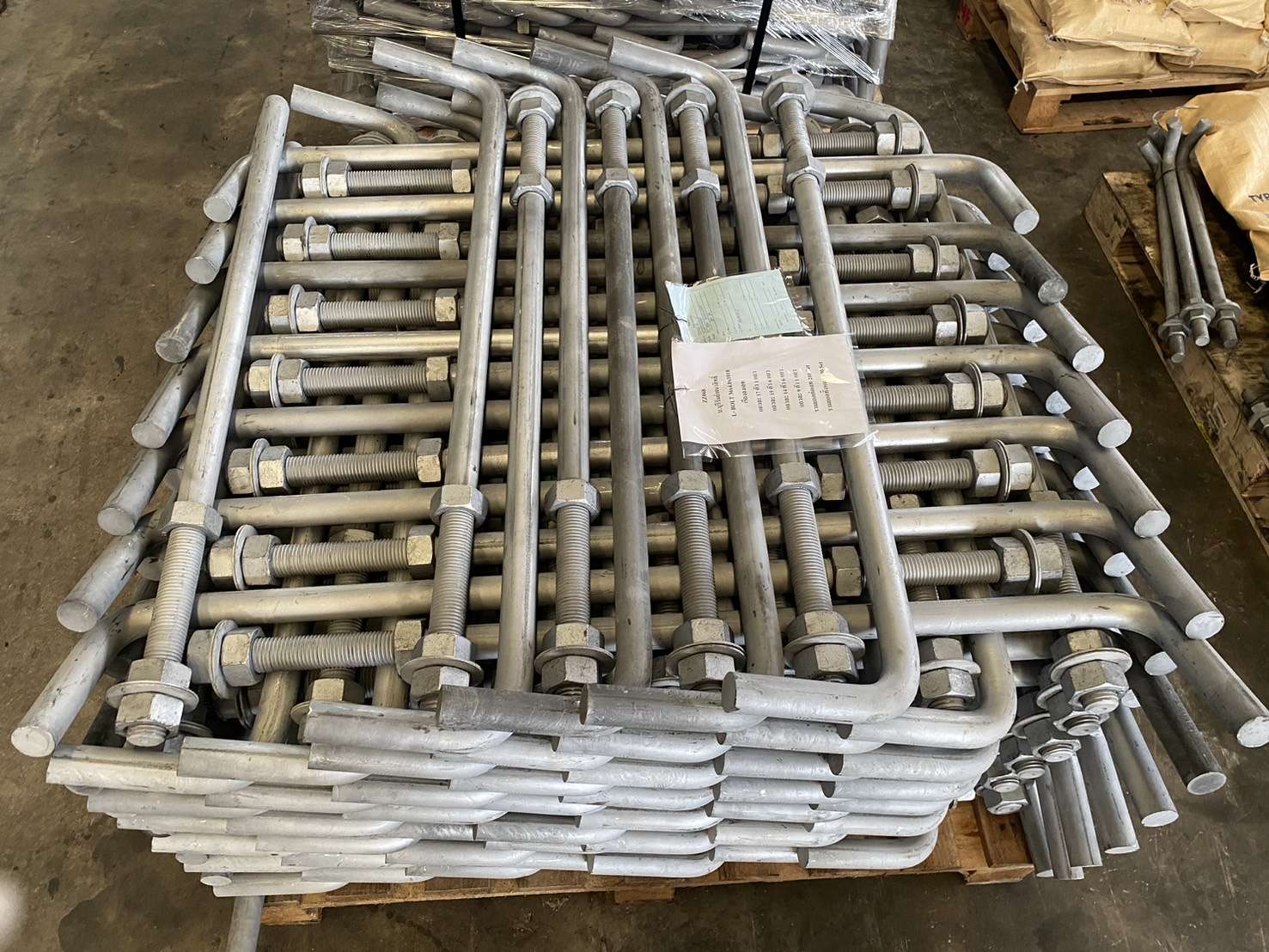

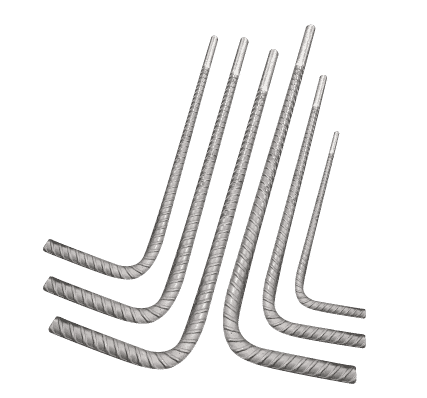

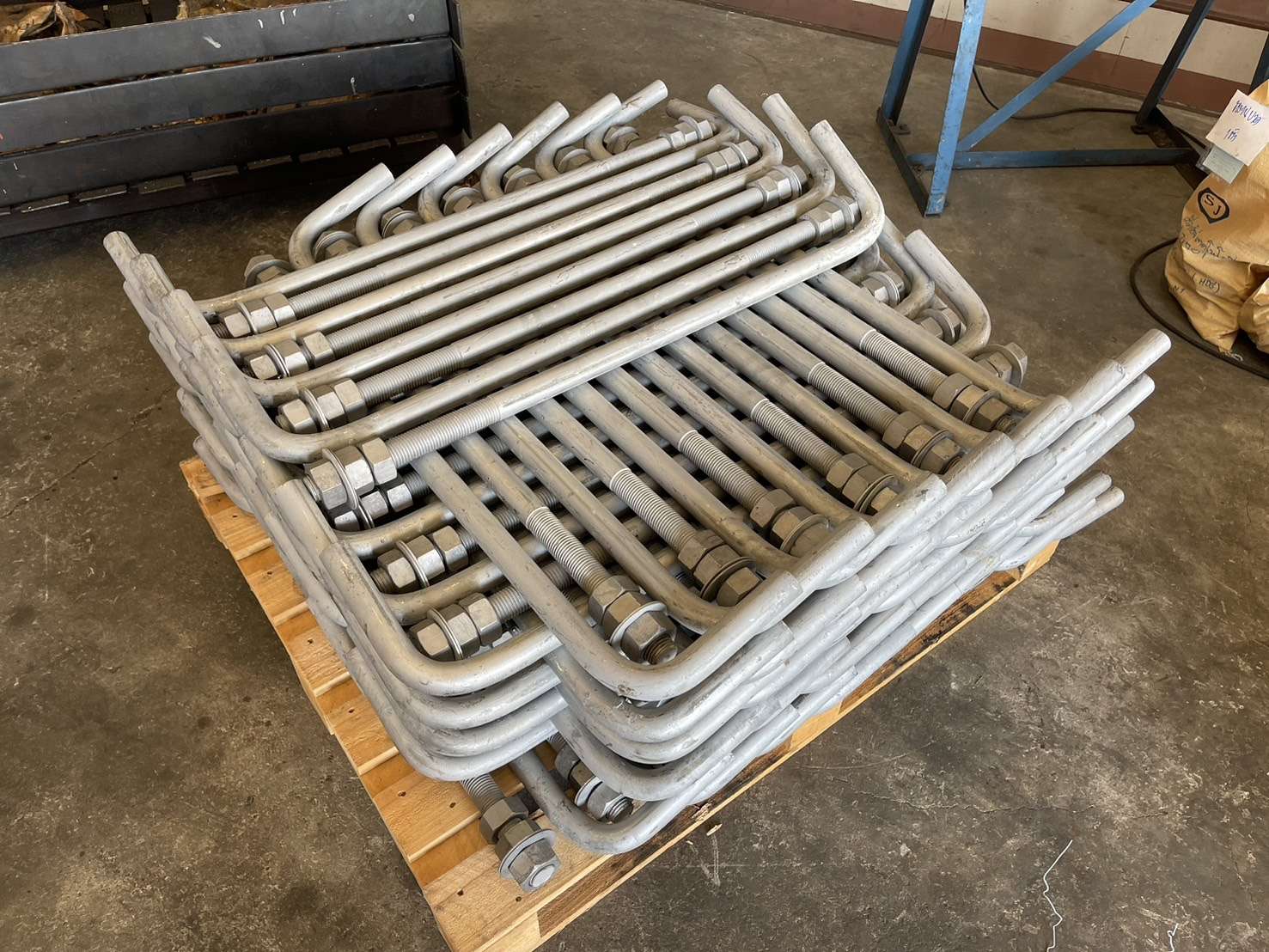

แอลโบลท์ (L-Bolt)
L-Anchor Bolt — สำหรับงานโครงสร้าง / ฝังคอนกรีตรูปตัว L
| ขนาด (มม.) | Ø เพลา | เกลียว (A) | สูง (H) | ยาวเกลียว (T) | ยาวนอกฐาน (L) |
|---|---|---|---|---|---|
| M12 × 300 | 12 | M12 × 1.75 | 300 | 80 | 64 |
| M12 × 400 | 12 | M12 × 1.75 | 400 | 80 | 64 |
| M12 × 500 | 12 | M12 × 1.75 | 500 | 80 | 64 |
| M12 × 600 | 12 | M12 × 1.75 | 600 | 100 | 64 |
| M16 × 300 | 16 | M16 × 2.00 | 300 | 80 | 72 |
| M16 × 400 | 16 | M16 × 2.00 | 400 | 80 | 72 |
| M16 × 500 | 16 | M16 × 2.00 | 500 | 100 | 72 |
| M16 × 600 | 16 | M16 × 2.00 | 600 | 100 | 72 |
| M20 × 300 | 20 | M20 × 2.50 | 300 | 100 | 80 |
| M20 × 400 | 20 | M20 × 2.50 | 400 | 100 | 80 |
| M20 × 500 | 20 | M20 × 2.50 | 500 | 100 | 80 |
| M20 × 600 | 20 | M20 × 2.50 | 600 | 100 | 80 |
| M24 × 300 | 24 | M24 × 3.00 | 300 | 100 | 88 |
| M24 × 400 | 24 | M24 × 3.00 | 400 | 100 | 88 |
| M24 × 500 | 24 | M24 × 3.00 | 500 | 100 | 88 |
| M24 × 600 | 24 | M24 × 3.00 | 600 | 100 | 88 |
| M24 × 700 | 24 | M24 × 3.00 | 700 | 100 | 88 |
| M24 × 800 | 24 | M24 × 3.00 | 800 | 100 | 88 |
| M25(1") × 300 | 25 | 1"-8 (M25) | 300 | 100 | 100 |
| M25(1") × 400 | 25 | 1"-8 (M25) | 400 | 100 | 100 |
| M25(1") × 500 | 25 | 1"-8 (M25) | 500 | 100 | 100 |
| M25(1") × 600 | 25 | 1"-8 (M25) | 600 | 100 | 100 |
| M25(1") × 700 | 25 | 1"-8 (M25) | 700 | 100 | 100 |
| M25(1") × 800 | 25 | 1"-8 (M25) | 800 | 100 | 100 |

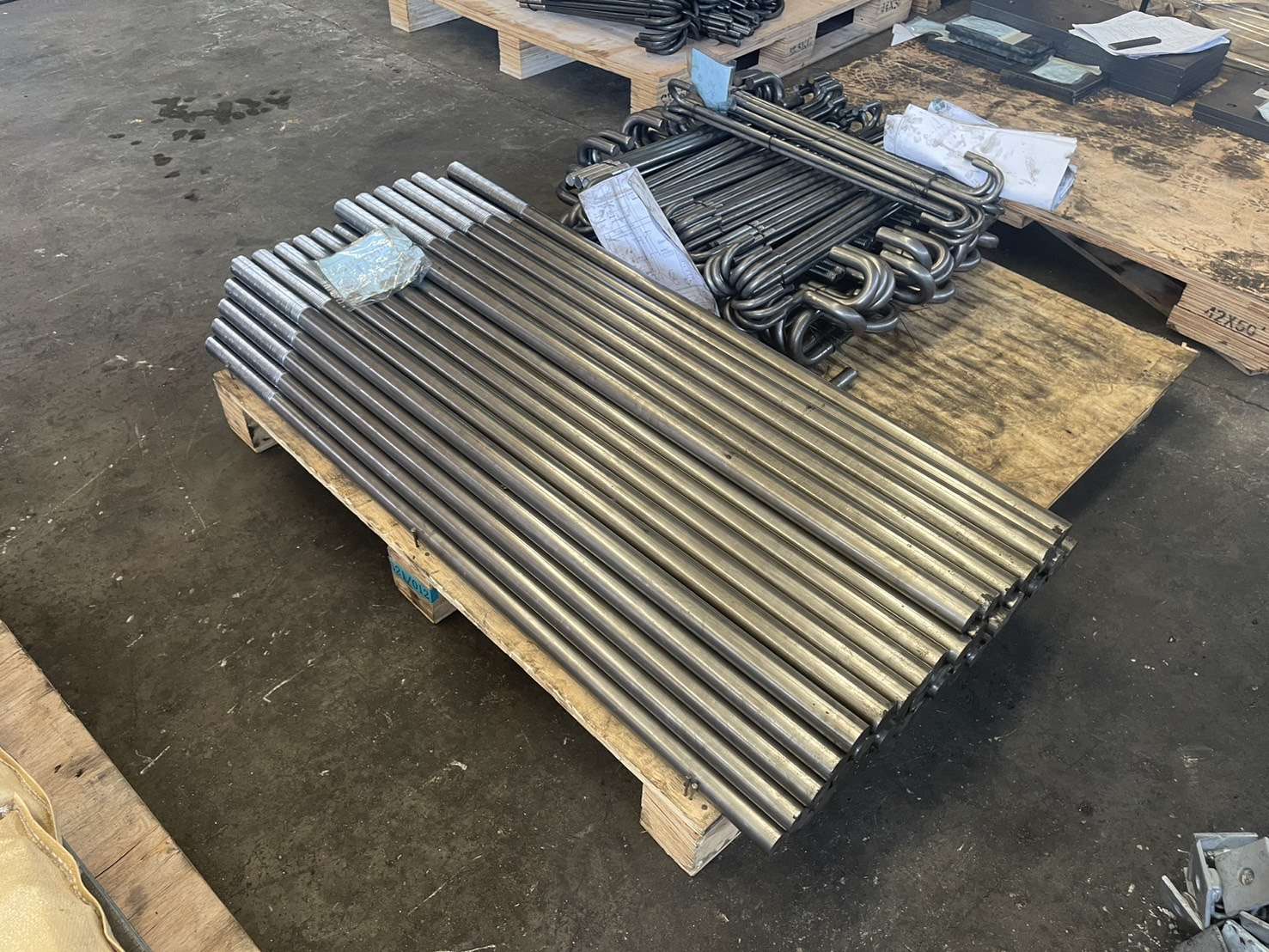

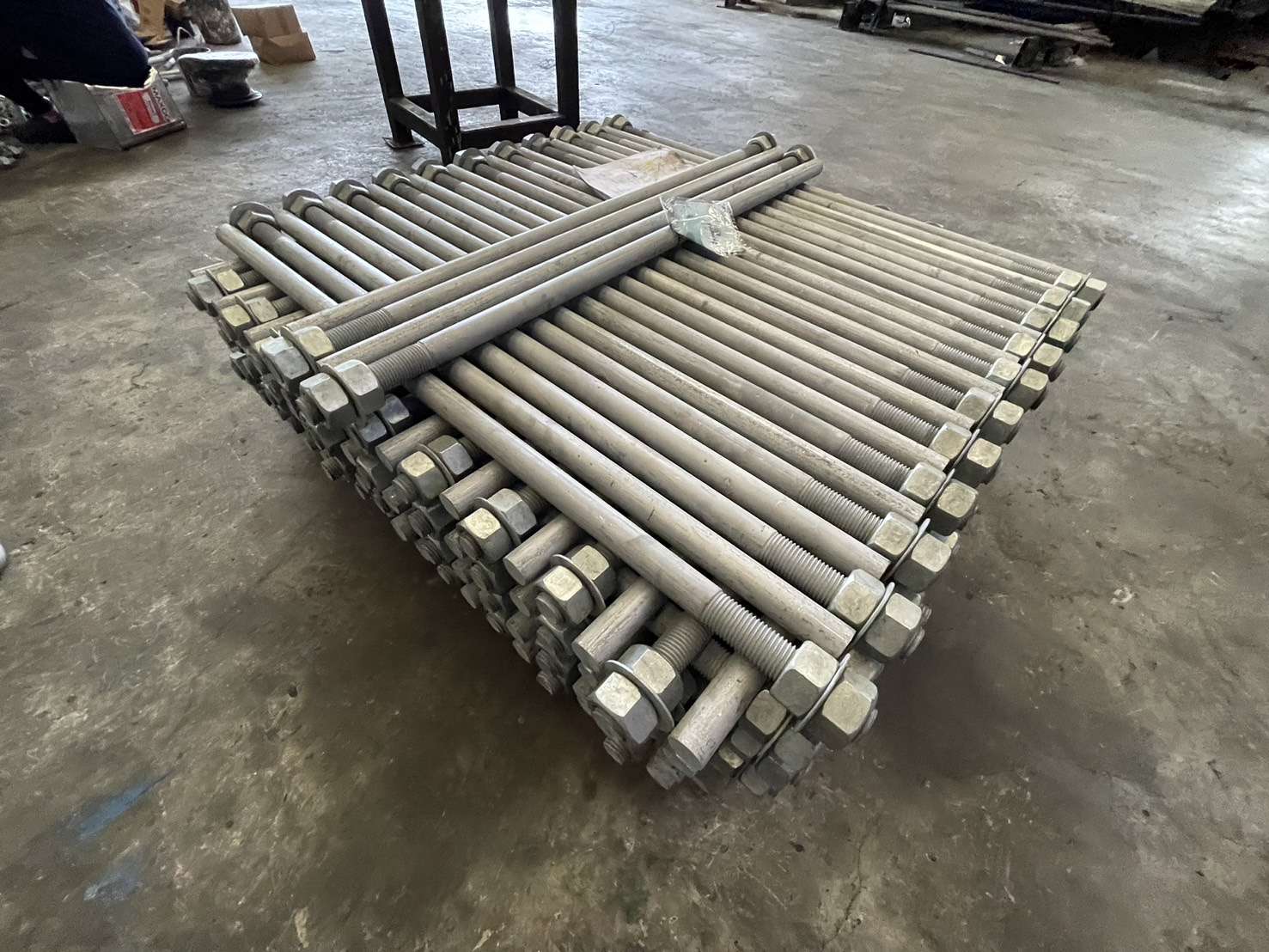

ไอโบลท์ (I-Bolt)
I-Bolt — สำหรับงานเกลียวตรง / สตัดเกลียวยาว
| ขนาด (มม.) | Ø เพลา | เกลียว (A) | สูง (H) | ยาวเกลียว (T) |
|---|---|---|---|---|
| M12 × 300 | 12 | M12 × 1.75 | 300 | 80 |
| M12 × 400 | 12 | M12 × 1.75 | 400 | 80 |
| M12 × 500 | 12 | M12 × 1.75 | 500 | 80 |
| M12 × 600 | 12 | M12 × 1.75 | 600 | 100 |
| M16 × 300 | 16 | M16 × 2.00 | 300 | 80 |
| M16 × 400 | 16 | M16 × 2.00 | 400 | 80 |
| M16 × 500 | 16 | M16 × 2.00 | 500 | 100 |
| M16 × 600 | 16 | M16 × 2.00 | 600 | 100 |
| M20 × 300 | 20 | M20 × 2.50 | 300 | 100 |
| M20 × 400 | 20 | M20 × 2.50 | 400 | 100 |
| M20 × 500 | 20 | M20 × 2.50 | 500 | 100 |
| M20 × 600 | 20 | M20 × 2.50 | 600 | 100 |
| M20 × 700 | 20 | M20 × 2.50 | 700 | 100 |
| M20 × 800 | 20 | M20 × 2.50 | 800 | 100 |
| M24 × 300 | 24 | M24 × 3.00 | 300 | 100 |
| M24 × 400 | 24 | M24 × 3.00 | 400 | 100 |
| M24 × 500 | 24 | M24 × 3.00 | 500 | 100 |
| M24 × 600 | 24 | M24 × 3.00 | 600 | 100 |
| M24 × 700 | 24 | M24 × 3.00 | 700 | 100 |
| M24 × 800 | 24 | M24 × 3.00 | 800 | 100 |
| M25(1") × 300 | 25 | 1"-8(M25) | 300 | 100 |
| M25(1") × 400 | 25 | 1"-8(M25) | 400 | 100 |
| M25(1") × 500 | 25 | 1"-8(M25) | 500 | 100 |
| M25(1") × 600 | 25 | 1"-8(M25) | 600 | 100 |
| M25(1") × 700 | 25 | 1"-8(M25) | 700 | 100 |
| M25(1") × 800 | 25 | 1"-8(M25) | 800 | 100 |

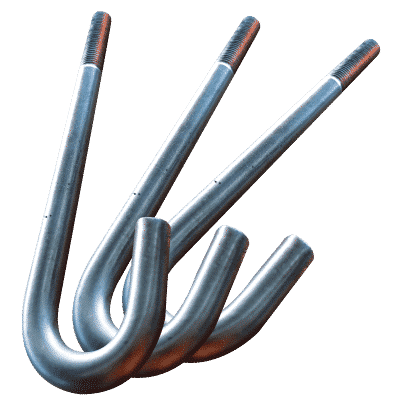

แองเคอร์โบลท์ Anchor Bolt
กับ เจโบลท์ คืออะไร?
เป็นที่น่าสงสัยสำหรับบุคคลทั่วไป และถามเข้ามามากว่า แอลเคอร์โบลท์ มันจะต่างอะไรกัน กับเจโบลท์ ทำไมถึงเรียกต่างกัน เจโบลท์ (J-Bolt) หรือ แองเคอร์โบลท์ (Anchor Bolt) มันคือตัวเดียวกัน สามารถเรียกได้หลายชื่อ บางที่เรียกว่า เหล็กตัวเจ, เจโบลท์, แองเคอร์โบลท์ — สรุปคือตัวเดียวกันลักษณะการใช้งานก็เหมือนกัน
แองเคอร์โบลท์ (Anchor Bolt) ผลิตจากเหล็กเกรดต่างๆ ที่มีมาตรฐานตามลักษณะการใช้งาน ส่วนใหญ่อ้างอิงมาตรฐาน A36, A307, ASTM A325, GB, ASTM A354 — ผลิตได้ตั้งแต่ Ø 8 มม. จนถึง 150 มม.
สนใจสั่งผลิต ?
โทรสอบถามราคาพิเศษได้เลย
เราคือ โรงงานผลิต โดยตรง — ผลิตได้ตั้งแต่ Ø 8 ถึง 150 มม. (หรือใหญ่กว่า) ด้วยมาตรฐานเหล็ก A36, A307, A325 สั่งโรงงานผลิตถูกกว่า ส่งไว คุณภาพมาตรฐานสากล
แองเคอร์โบลท์ ใช้งานกับอุตสาหกรรมไหนบ้าง?
แองเคอร์โบลท์ (Anchor Bolt) คือชิ้นส่วนยึดที่ฝังลงในคอนกรีตเพื่อถ่ายแรงจากโครงสร้าง เหล็กสู่ฐานราก จึงเป็นหัวใจสำคัญของงานก่อสร้างและงานติดตั้งเครื่องจักรแทบทุกประเภท ด้านล่างคือกลุ่มงานหลักที่ใช้แองเคอร์โบลท์เป็นประจำ
งานโครงสร้างเหล็ก / อาคาร
ยึดเสาเหล็ก (Steel Column) เข้ากับฐานราก (Footing) ผ่านแผ่นเพลท (Base Plate) งานโครงสร้างโรงงาน โกดัง และอาคารสูง
ฐานเครื่องจักร / Machine Foundation
ยึดเครื่องจักรหนัก ปั๊ม มอเตอร์ และเครื่องอัดอากาศให้นิ่งกับแท่นคอนกรีต ลดแรงสั่นสะเทือนขณะทำงาน
งานพลังงาน / โครงเหล็กส่งไฟ
เสาส่งไฟฟ้าแรงสูง เสาไฟถนน แท่นหม้อแปลง และฐานแผงโซลาร์เซลล์ ที่ต้องรับแรงลมและน้ำหนักต่อเนื่อง
งานสาธารณูปโภค / ถนน-สะพาน
ราวกันตก ป้ายจราจรขนาดใหญ่ ฐานเครน และงานโยธาที่ต้องการการยึดเกาะที่มั่นคงในระยะยาว
ถังเก็บ / ไซโล / งานปิโตรเคมี
ยึดถังเก็บของเหลว ไซโลวัสดุ และโครงท่อในโรงงานเคมี ที่มักต้องการวัสดุกันการกัดกร่อนเป็นพิเศษ
งานพรีคาสท์ / สั่งทำพิเศษ
ชิ้นส่วนคอนกรีตสำเร็จรูป และงานที่ต้องออกแบบเฉพาะ ทั้งความยาว มุมงอ และระยะเกลียวตามแบบวิศวกร
วัสดุ เกรด และมาตรฐานอ้างอิง
การเลือกวัสดุและเกรดเหล็กของแองเคอร์โบลท์ขึ้นอยู่กับแรงที่ต้องรับ สภาพแวดล้อม และข้อกำหนดของแบบวิศวกรรม โดยทั่วไปอ้างอิงมาตรฐานสากลกลุ่ม ASTM (อเมริกา), JIS (ญี่ปุ่น), DIN/ISO (ยุโรป) และ GB (จีน) — ตารางด้านล่างสรุปไว้แบบเข้าใจง่าย เพื่อเป็นแนวทางเบื้องต้น โปรดยืนยันสเปคที่แน่นอนกับวิศวกรผู้ออกแบบเสมอ
| กลุ่มวัสดุ | มาตรฐานอ้างอิง (ทั่วไป) | คุณสมบัติเด่น | เหมาะกับงาน |
|---|---|---|---|
| เหล็กกล้าคาร์บอน (Carbon Steel) | ASTM A36 / A307 | ราคาประหยัด ขึ้นรูปง่าย รับแรงดึงระดับทั่วไป | งานโครงสร้างทั่วไป งานฐานรากมาตรฐาน |
| เหล็กกำลังสูง (High-Strength) | ASTM A325 / A354 / GB | รับแรงดึงและแรงเฉือนสูงกว่าเหล็กทั่วไป | โครงสร้างรับแรงมาก ฐานเครื่องจักรหนัก |
| สแตนเลส (Stainless · SUS304) | JIS SUS304 / ASTM A2 | ทนสนิมในสภาพแวดล้อมทั่วไป ความชื้นปานกลาง | งานกลางแจ้ง งานอาหาร พื้นที่ชื้น |
| สแตนเลส (Stainless · SUS316) | JIS SUS316 / ASTM A4 | ทนการกัดกร่อนสูง โดยเฉพาะคลอไรด์ / ไอเกลือ | ชายทะเล โรงงานเคมี งานริมน้ำ |
| เหล็กชุบกันสนิม | ชุบสังกะสีจุ่มร้อน (HDG) / อิเล็กโทรเพลต | เพิ่มชั้นป้องกันสนิมบนเหล็กคาร์บอน ต้นทุนคุ้มค่า | งานกลางแจ้งที่ต้องการยืดอายุการใช้งาน |
ตารางนี้เป็นแนวทางเชิงคุณภาพ — ค่ากำลังรับแรง (proof load / tensile) และค่าแรงขันที่แน่นอนต้องอ้างอิงตามมาตรฐานเกรด และคำนวณตามแบบวิศวกรรมของแต่ละโครงการ ทีมงานเรายินดีให้คำปรึกษาการเลือกวัสดุที่เหมาะสม
การติดตั้ง การกันกัดกร่อน และข้อควรระวัง
แองเคอร์โบลท์จะทำงานได้เต็มประสิทธิภาพก็ต่อเมื่อถูกติดตั้งอย่างถูกวิธี และเลือกการป้องกันสนิมให้เหมาะกับสภาพแวดล้อม ด้านล่างคือแนวทางเชิงปฏิบัติที่หน้างานควรทราบ
หลักการติดตั้งที่ดี
วางตำแหน่งและระยะรู (Bolt Pattern) ให้ตรงกับแผ่นเพลทและแบบ โดยมักใช้เทมเพลตช่วยจัดตำแหน่งก่อนเทคอนกรีต
ควบคุมระยะฝัง (Embedment Depth) และระยะยื่นเหนือผิวคอนกรีตให้พอต่อความหนาเพลทบวกแป้นเกลียวและน็อต
รักษาเกลียวให้สะอาด ปิดปลายเกลียวกันคอนกรีตเลอะระหว่างเท เพื่อให้ขันน็อตได้สะดวกภายหลัง
ขันน็อตตามลำดับและค่าที่วิศวกรกำหนด หลีกเลี่ยงการขันแน่นเกินจนเกลียวหรือคอนกรีตเสียหาย
คำถามที่ลูกค้าถามบ่อย
เจโบลท์ กับ แองเคอร์โบลท์ ต่างกันอย่างไร?
เป็นชิ้นงานกลุ่มเดียวกัน แองเคอร์โบลท์ (Anchor Bolt) เป็นชื่อเรียกรวมของสลักยึดที่ฝังในคอนกรีต ส่วนเจโบลท์ (J-Bolt) คือแองเคอร์โบลท์ที่ปลายงอเป็นรูปตัว J ขณะที่ L-Bolt งอเป็นรูปตัว L และ I-Bolt เป็นเพลาตรง การเลือกขึ้นกับลักษณะการยึดเกาะในคอนกรีตที่ต้องการ
สั่งทำขนาดพิเศษนอกตารางมาตรฐานได้ไหม?
ได้ครับ เราเป็นโรงงานผลิตโดยตรง สามารถผลิตตามแบบที่ลูกค้ากำหนดได้ ทั้งเส้นผ่านศูนย์กลาง ความยาว ระยะเกลียว และมุมงอ โดยทั่วไปผลิตได้ตั้งแต่ Ø 8 มม. ถึง 150 มม. หากมีแบบ (Drawing) ส่งมาให้ทีมงานประเมินได้ทันที
ควรเลือกวัสดุเกรดไหนสำหรับงานริมทะเล?
สภาพแวดล้อมที่มีไอเกลือ/คลอไรด์สูง แนะนำสแตนเลส SUS316 ที่ทนการกัดกร่อนได้ดีกว่า SUS304 หากต้องใช้เหล็กคาร์บอนเพื่อความคุ้มค่า ควรเลือกการชุบสังกะสีจุ่มร้อน (HDG) และดูแลผิวเคลือบเป็นพิเศษ ทั้งนี้ควรยืนยันกับวิศวกรผู้ออกแบบ
มีใบรับรองคุณภาพหรือมาตรฐานอะไรบ้าง?
โรงงานได้รับการรับรองมาตรฐานระบบบริหารคุณภาพ ISO 9001:2015 และเป็นสินค้าผลิตในประเทศไทย (Made in Thailand) ผลิตอ้างอิงมาตรฐานวัสดุสากล เช่น ASTM A36, A307, A325, A354 และ GB ตามที่งานต้องการ
สั่งโรงงานผลิตโดยตรงดีกว่าซื้อผ่านร้านอย่างไร?
การสั่งกับโรงงานผลิตโดยตรงช่วยให้ได้ราคาที่ดีกว่าเพราะตัดตัวกลาง ควบคุมคุณภาพและสเปคได้ตั้งแต่ต้นทาง ปรับแบบเฉพาะงานได้ และวางแผนกำลังการผลิตสำหรับออเดอร์จำนวนมากได้แม่นยำ
